Рыбная промышленность

Балтийский берег

Для рыбоперерабатывающего производства «Балтийский берег» изготовили холодильные установки для коптильных печей и охлаждения технологических жидкостей. Работали на площадках в Пенниках и на Минеральной улице: изготовление оборудования, модернизация быстрой заморозки и техническое обслуживание.

В составе решения

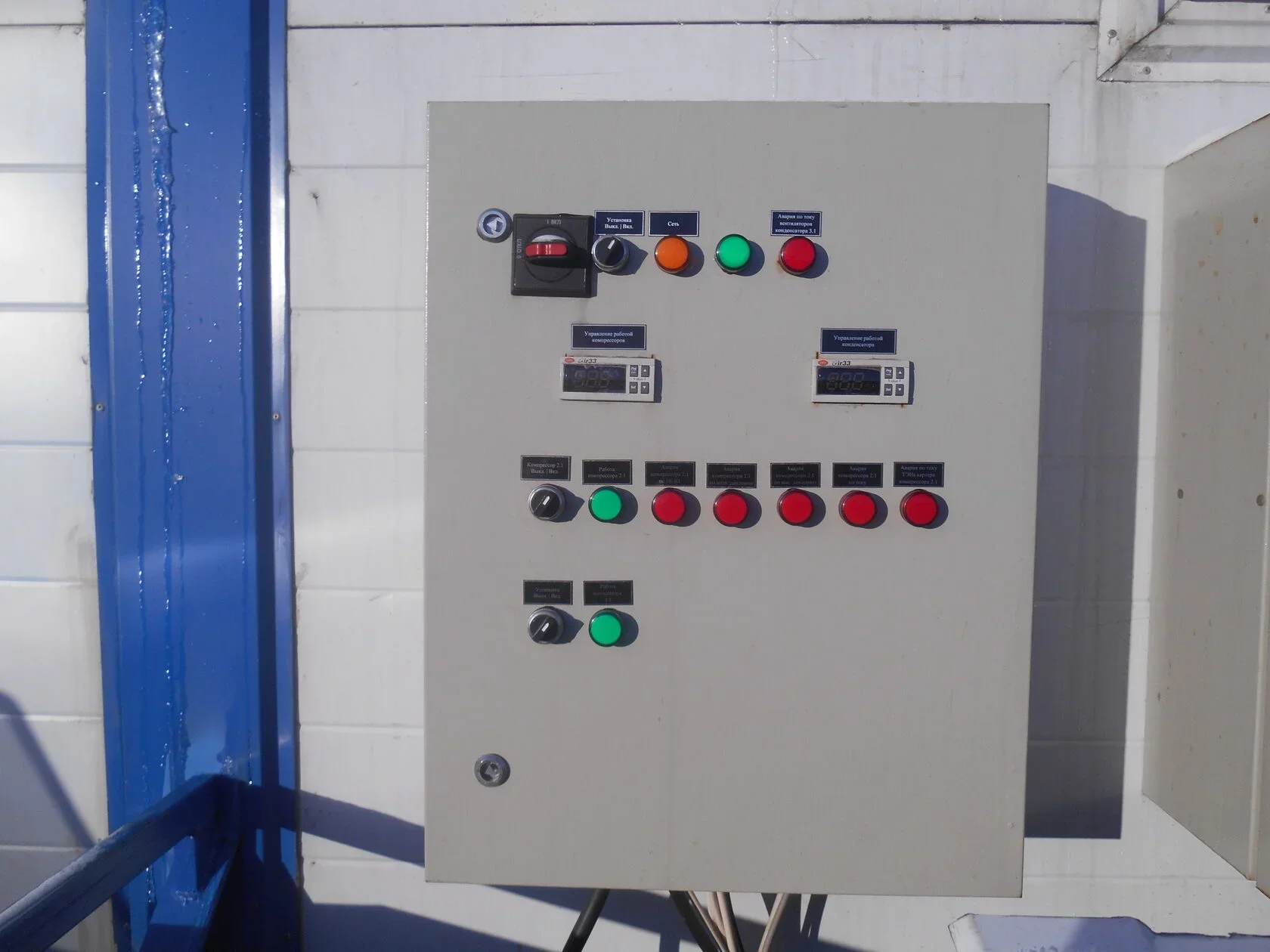

Установки на компрессорах Bitzer · теплообменники · щиты управления
копчение, охлаждение жидкостей, заморозка
3 направления
Пенники и Минеральная улица
2 площадки

Задача клиента

Обеспечить охлаждение для копчения рыбы, технологических жидкостей и быстрой заморозки морепродуктов.

Наше решение

Для площадок в Пенниках и на Минеральной улице изготовили установки для коптильных печей и охлаждения технологических жидкостей. Модернизировали оборудование быстрой заморозки. Выполняли техническое обслуживание собственных установок и оборудования других производителей.

Решения для объекта

Оборудование и выполненные работы

Охлаждение для коптильных печей NESS

Изготовили холодильные установки для обработки рыбной продукции в коптильных печах NESS. В архиве представлены варианты с одним и двумя поршневыми компрессорами Bitzer — состав оборудования подбирался под конкретную печь. Ниже указана исходная комплектация: позднее компрессоры и конденсаторы заменялись при обслуживании.

Площадка
Пенники
Изготовление установок NESS
Сентябрь 2013 года
Однокомпрессорное исполнение для печи
NESS UNIGAR 7500/1 S-BHD/E
Двухкомпрессорное исполнение для печи
NESS UNIGAR 1500/2 S-BHD/E
Управление установками
Контроллеры Carel
Однокомпрессорная установка NESS
Bitzer 4CC-9.2Y
Холодопроизводительность исходного компрессора NESS
22,5 кВт
По исходной спецификации: температура кипения −4 °C, конденсации +42 °C. Относится к однокомпрессорному исполнению.

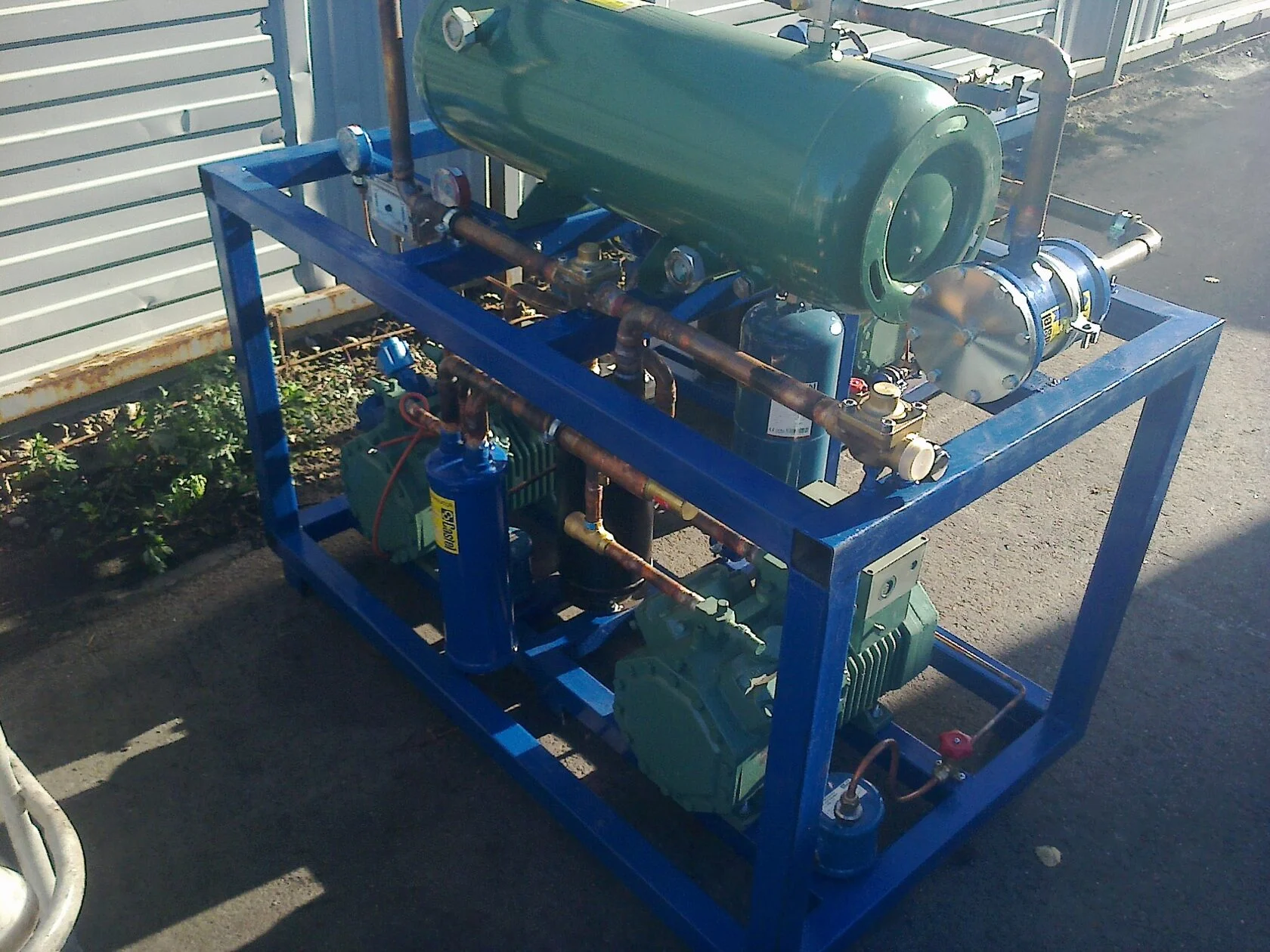

Двухкомпрессорная установка NESS
2 поршневых компрессора Bitzer
Конденсатор двухкомпрессорной установки
Воздушный Thermokey KH.1263.AD V
Контроль масла в двухкомпрессорной установке
Уровень масла контролируется у каждого компрессора

Холодильная установка для коптильной печи Раух

Установка обеспечивает охлаждение воздуха в коптильной печи. Архивная электрическая схема предусматривает управление вентиляторами конденсатора и производительностью компрессора, защиту по давлению, перегреву двигателя и состоянию масляной системы. Характеристики ниже относятся к исходному оборудованию; в документах последующего обслуживания отражены замены компрессора и конденсаторов. В сентябре 2011 года изготовили установку для печи REICH AIRMASTER ECO 15002 BE с рециркуляционным охладителем дыма на компрессоре Bitzer 6H-35.2Y и управлением Carel.

Печь по уточнению инженера
REICH AIRMASTER ECO 15002 BE
Изготовление исполнения REICH
Сентябрь 2011 года
Исходный компрессор
Bitzer 6H-35.2Y
Холодопроизводительность исходного компрессора
80,4 кВт
По архивному техническому заданию: R404A, кипение −2 °C, конденсация +42 °C, наружный воздух +24 °C. Это характеристика компрессора до последующих замен.
Исходный воздушный конденсатор
Stefani SCNS063
Управление по архивной схеме
Carel IR32

Холодильный агрегат для термокамеры

Изготовили компрессорно-конденсаторный агрегат для охлаждения продукции в термокамере. Подобрали источник холода по заданию производителя камеры; сама термокамера и её внутренние теплообменники относятся к оборудованию другого поставщика.

Площадка
Пенники
Год изготовления
Сентябрь 2018 года
Агрегат
AMCR 4JE-22Y/HB
Холодопроизводительность компрессора
32 кВт
По техническому заданию: кипение −10 °C, конденсация +42 °C, наружный воздух +25 °C.
Электрическая мощность агрегата
Рабочая 17 кВт · установленная 24 кВт
По техническому заданию, включая оборудование агрегата.
Управление
Carel IR33W9HR20

Чиллер для тузлука

Изготовили установку для охлаждения тузлука — солевого раствора для обработки рыбы. Оборудование подбиралось под свойства жидкости и требуемый режим.

Оборудование: поршневой компрессор Bitzer, пластинчатый теплообменник и циркуляционные насосы.

Площадка
Пенники
Агрегат
АКАП-2014-4EES-6Y
Год изготовления
Апрель 2014 года
Задача охлаждения тузлука
5000 л за 8 часов: с +18 до +5 °C
Компрессор
Bitzer 4EES-6Y
Холодопроизводительность компрессора
14,9 кВт
По спецификации: кипение −5 °C, конденсация +42 °C.
Теплообменник
Пластинчатый M25-40 L2G2X

Чиллер для приготовления маринада

Изготовили холодильную установку для участка приготовления маринада. В исходной комплектации предусмотрены поршневой компрессор, пластинчатый теплообменник и насос для циркуляции жидкости. Характеристики ниже относятся к исходной спецификации: оборудование позднее обслуживалось и изменялось. В августе 2016 года изготовили агрегат АКАП-2015 для охлаждения 400 л маринада за час с +70 до +10 °C. В ответе инженера указан компрессор 4TES-12Y; ниже отдельно сохранена архивная комплектация на 4TCS-12.2Y.

Агрегат по уточнению инженера
АКАП-2015
Год изготовления по уточнению
Август 2016 года
Компрессор по уточнению инженера
Bitzer 4TES-12Y
Задача охлаждения маринада
400 л за час: +70 → +10 °C
Компрессор
Bitzer 4TCS-12.2Y
Холодопроизводительность компрессора
27,4 кВт
По исходной спецификации: кипение −5 °C, конденсация +42 °C.
Теплообменник
SWEP V80Hx40/1P-SC-S16
Циркуляционный насос
Calpeda MHX 203E

Чиллер для охлаждения масла

Подготовили холодильную установку для охлаждения масла на производственном участке. В паспорте оборудования указаны компрессор Bitzer, воздушный конденсатор и пластинчатый теплообменник. Это отдельная задача со своей комплектацией. В марте 2020 года изготовили чиллер АКАП-2020-4EES-4Y для охлаждения 0,6 м³ подсолнечного масла за час с +30 до 0 °C. Это исполнение на 4EES-4Y; ниже сохранены данные архивного исполнения на 4CES-6Y.

Исполнение 2020 года
АКАП-2020-4EES-4Y
Год изготовления исполнения 2020
Март 2020 года
Задача охлаждения масла
0,6 м³ за час: +30 → 0 °C
Компрессор
Bitzer 4CES-6Y
Воздушный конденсатор
T-COOL W9A
Теплообменник
SWEP V80Hx40/1P

Охлаждение воды и гликоля на Минеральной

Изготовили установку для охлаждения гликоля, используемого в технологических процессах. Для площадки на Минеральной предусмотрены выносной воздушный конденсатор и управление на контроллере Carel. В феврале 2015 года изготовили на этой площадке агрегат AMCR-4G-30Y для охлаждения 4000 л воды за час с +18 до +4 °C. Архивная спецификация ниже относится к установке для гликоля; её связь с исполнением для воды ещё уточняется.

Агрегат для охлаждения воды
AMCR-4G-30Y
Год изготовления исполнения для воды
Февраль 2015 года
Задача охлаждения воды
4000 л за час: +18 → +4 °C
Компрессор
Bitzer 4GE-30Y
Холодопроизводительность компрессора
66 кВт
По спецификации: кипение +1 °C, конденсация +42 °C.
Управление
Carel MCH2001030

Установки шоковой заморозки

Модернизировали и отладили установки быстрой заморозки рыбы и морепродуктов. В архиве проекта отражены работы с компрессором, системой охлаждения масла, электрическими подключениями и пусконаладкой. Техническое заключение описывает исходное оборудование камеры в Пенниках; приведённая мощность относится к компрессору на указанном режиме.

Исходный винтовой компрессор
Bitzer HSN7461-70
Холодопроизводительность исходного компрессора
47 кВт
По техническому заключению: R22, кипение −40 °C, конденсация +38 °C, работа с экономайзером. Это архивная характеристика до модернизации.

Минеральная улица: модернизация TUCAL UC-250

В сентябре 2015 года восстановили и модернизировали скороморозильный плиточный агрегат TUCAL UC-250. Это модернизация существующего оборудования, а не его изготовление.

Работы
Восстановление и модернизация
Оборудование
TUCAL UC-250

Пенники — охлаждение консервов и пресервов

В июле 2024 года на площадке в Пенниках смонтировали и запустили холодильный агрегат для термошкафа «Тектрон», в котором охлаждают консервы и пресервы. Работы выполнили как подрядчик по монтажу и пусконаладке.

Компрессор
Bitzer 4PES15Y
Оборудование для охлаждения
Термошкаф «Тектрон»
Выполненные работы
Монтаж и пусконаладка

Техническое обслуживание оборудования

Выполняли техническое обслуживание и модернизацию холодильного оборудования на площадках в Пенниках и на Минеральной улице. В Пенниках перечислены камеры хранения готовой продукции, камеры с режимами −18 и −35 °C, участок посола и холодильники копчения. На Минеральной — камеры хранения с режимом +2…+4 °C и чиллеры тузлука, масла и воды. Обслуживание стороннего оборудования не означает его изготовление нашей компанией. В архивном перечне 2015 года сохранены сведения о 15 установках на обслуживании.
